Résultats de mesures

Parent Previous Next

Bac S

Activité asservissement

Sciences de l'ingénieur


2 – Mesures


Sur la console, l’utilisateur dispose de 9 profils d’efforts physiques à produire selon une durée à déterminer au début de l’exercice.

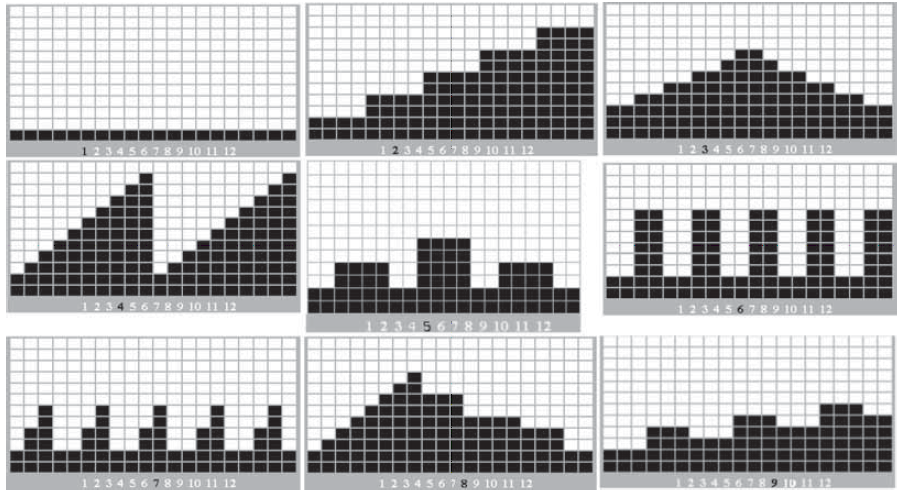

L’écran de la console donne les informations suivantes :

Un profil est composé de :

➔ 20 carrés à l’horizontal représentant le temps de l’exercice

➔ 12 carrés à la vertical représentant le niveau d’effort



Afin de déterminer les  correspondances entre les 12 paliers d'efforts et la tension fournie par le potentiomètre représentative de la position de l’aimant.

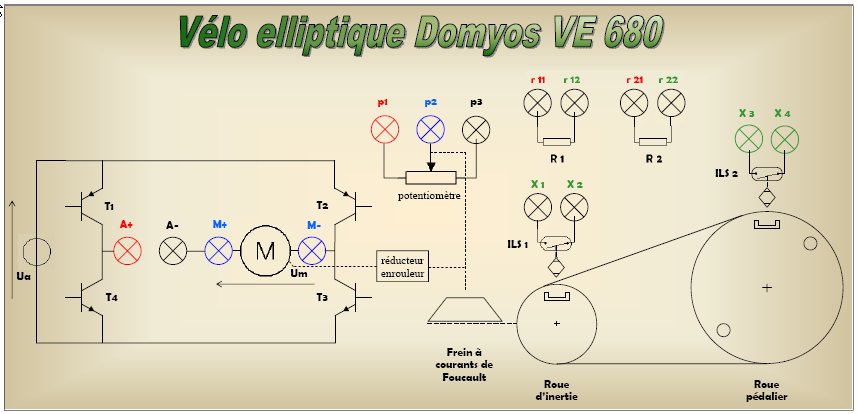

On a relevé la tension UP2-P3  aux bornes du potentiomètre sur le boîtier didactisé.



Les résultats des mesures sont consignés dans le tableau suivant:

Niveau d’effort

1

2

3

4

5

6

7

8

9

10

11

12

UP2-P3(V)

0.10

0.33

0.43

0.50

0.55

0.59

0.63

0.66

0.68

0.71

0.73

0.76


A l'aide du logiciel EXEL tracer la courbe UP2-P3 :F(Niveau d'effort)
