Un automate comporte plusieurs entrées qui peuvent être de plusieurs sortes :

  • Contacts secs : Contacts, relais, fin de course, pressostats, thermostats......
  • Analogiques en courant : 0 -20mA, 4 -20mA (mesures)
  • Analogiques en tension : 0 -2,5V, 0 -5V, 0 -10V (mesures)
  • Cartes dialogues : avec PC ou A.P.I.

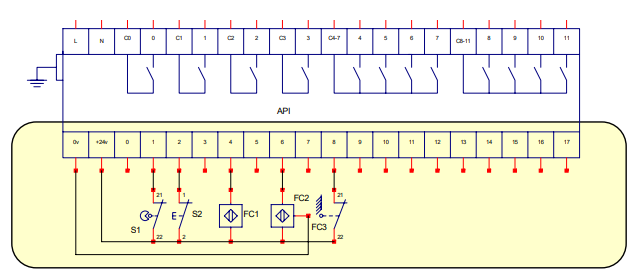

Exemple de raccordement d'entrées automates



Un automate comporte également plusieurs sorties peuvent être :

  • Contacts secs : Contact sans potentiel
  • Sortie électronique : Triacs ou transistors
  • Analogiques en courant : 0 -20mA, 4 -20mA (régulation)
  • Analogiques en tension : 0 -2,5V, 0 -5V, 0 -10V (régulation)

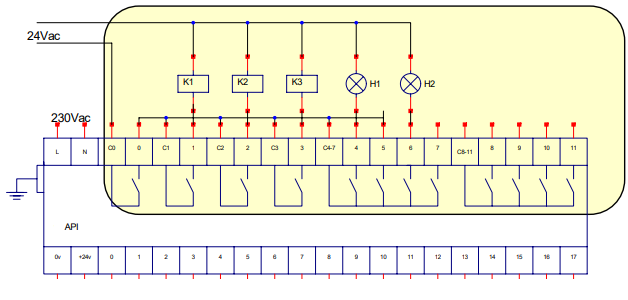

Exemple de raccordement de sorties automates



Les dernières génération d'A.P.I disposent également de port de communication (MODBUS et/ou Ethernet) pour une mise en réseau.

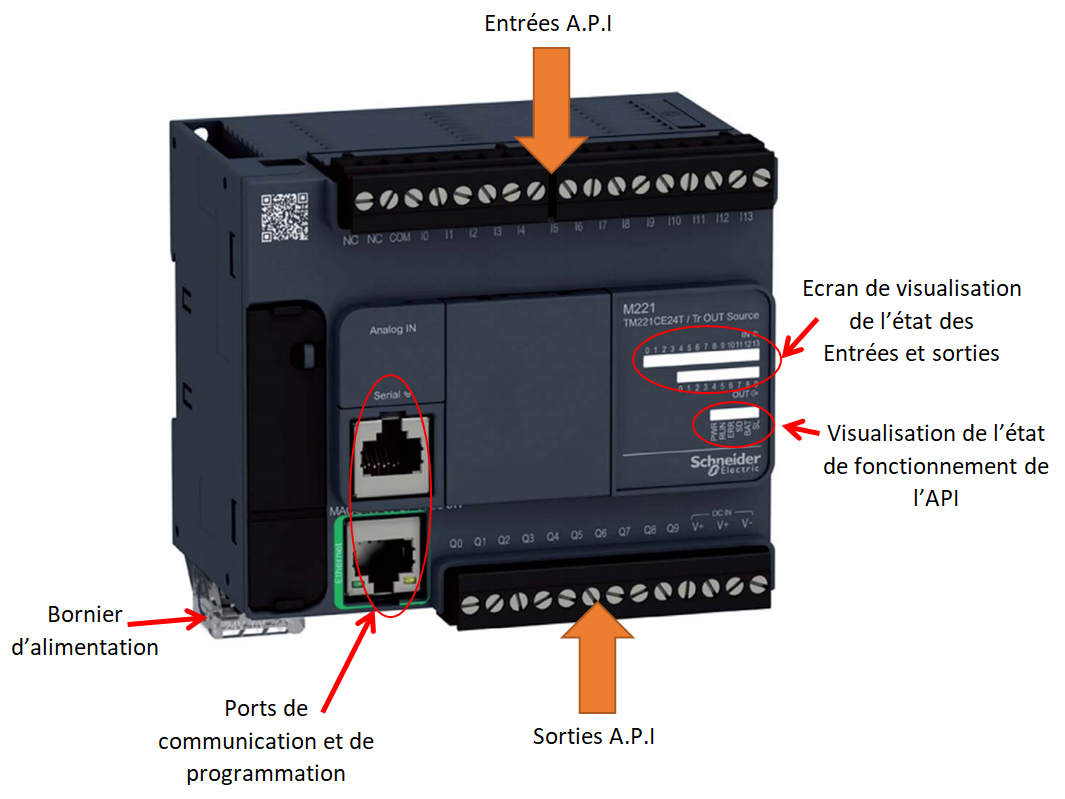

Exemple avec un automate M221
