Différents types de cellules:


Les postes avec cellules préfabriquées sont réalisés avec des cellules remplissant chacune une fonction

Il existe une multitude de cellules différentes :

    • cellule d'arrivée ;
    • cellule de protection HT;
    • cellule de protection BT (fusible + interrupteur ou disjoncteur)


Elles peuvent être équipées de :

    • sectionneur,
    • interrupteur-sectionneur,
    • disjoncteur,
    • contacteur,
    • fusibles ..


http://lycees.ac-rouen.fr/maupassant/Melec/co/Reseau_HTABT/Distribution_HTA/res/Reso_HTA_Eclate_SM6.png


Schématisation cellule HTA

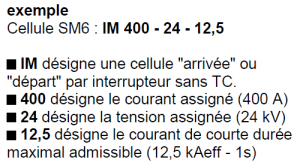

Les cellules SM6 sont identifiées par un symbole comprenant:

  • la désignation de la fonction, donc du schéma électrique: lM, PM, QM, DM1, CM, DM2 ...
  • l'intensité assignée de l'appareil: 400 - 630 - 1 250 A
  • la tension assignée : 7,2 - 12 - 17,5 - 24 kV
  • les valeurs maximales des courants de courte durée admissibles: 12,5 - 16 - 20 - 25 kA
