Étude d’un système technique industriel


(BREVET DE TECHNICIEN SUPÉRIEUR ÉLECTROTECHNIQUE SESSION 2015)


L’Aréna – Nanterre La Défense (Figure 1) est une gigantesque enceinte en cours de construction. Elle est située derrière la Grande Arche de la Défense dans le département des Hauts-de-Seine.

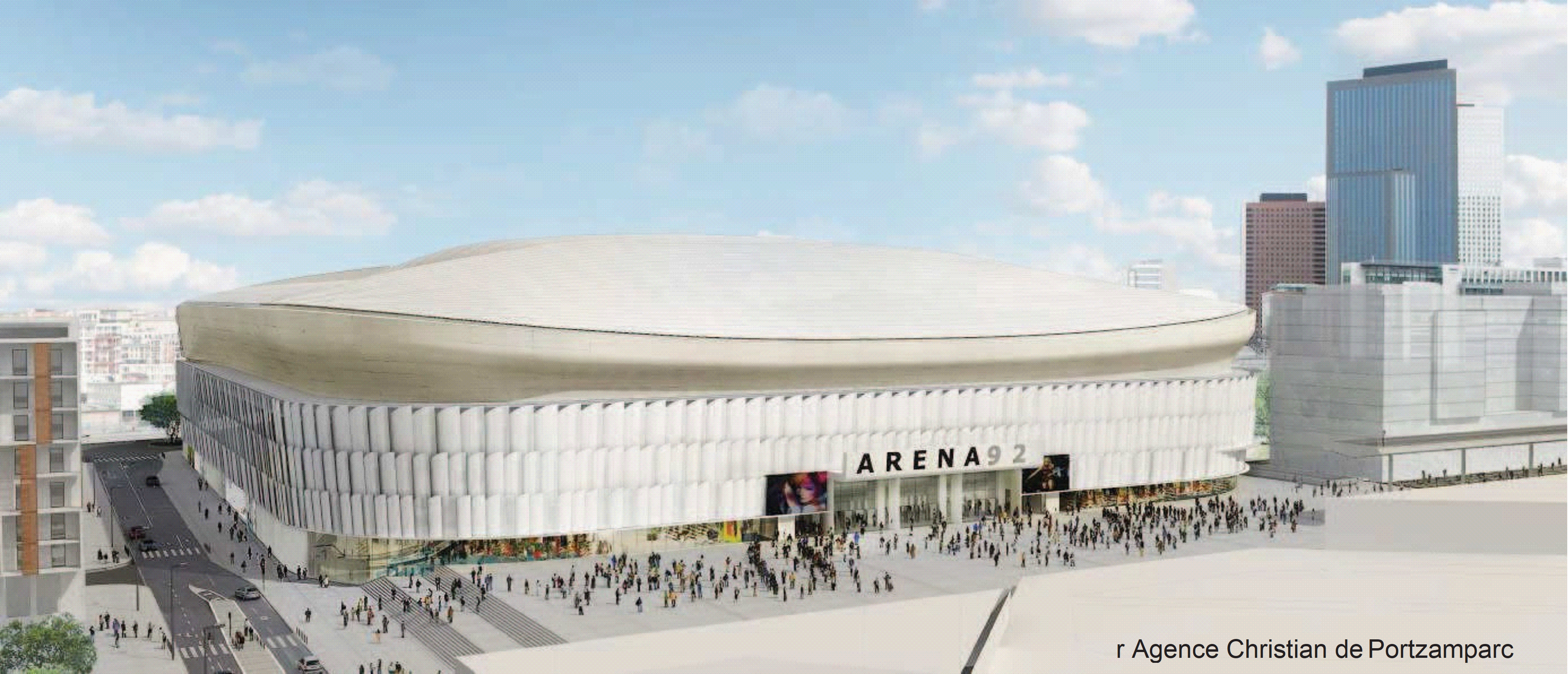

Figure 1 ARENA – NANTERRE LA DÉFENSE : UN STADE POLYVALENT


Cette enceinte doit accueillir des manifestations sportives et culturelles. Sa structure modulable permet à 32 000 personnes d’assister aux matchs du club de rugby du Racing- Métro ou à 40 000 personnes de se réunir à l’occasion de spectacles, concerts ou congrès. Elle dispose également d’une surface de 33 000 m2 pour l’installation de bureaux et commerces. Pour mener l’étude, il convient de décomposer l’installation électrique, d’une puissance de 4600 kVA en distinguant trois catégories : les équipements utilisés lors des spectacles comme  l’éclairage, la  vidéo, la  sonorisation  (1800  kVA) ; les équipements   de

sécurité  comme  les  alarmes,  la  signalisation,  les  détecteurs (800  kVA) ;  les équipements pour la ventilation, les bureaux, les restaurants, les commerces  (2000 kVA).


Enjeu

Une exigence est imposée à l’entreprise qui a obtenu le lot « électricité ». Les investisseurs désirent que les événements puissent être diffusés via la télévision car cela leur procurera des retombées financières importantes. Ils exigent que les moyens qui seront installés permettent d’assurer un fonctionnement sans interruption des spectacles. L’entreprise devra proposer une solution qui assurera une haute disponibilité de l’énergie électrique durant ces spectacles. Des extensions futures sont à prévoir.

Problématique

La disponibilité de l’énergie électrique durant les manifestations est assurée par le réseau d’Électricité Réseau Distribution France (Enedis) et des groupes électrogènes.

Ces groupes électrogènes seront associés au réseau Enedis. Ces groupes nommés « la centrale groupe électrogène (CGE) ». Par ailleurs, durant les spectacles, la qualité de l’énergie électrique peut être dégradée lors de la mise en œuvre des récepteurs. Des filtres sont ajoutés à l’installation afin de minimiser la pollution harmonique et garantir une qualité acceptable.

Une première solution consiste à secourir le réseau par la CGE en cas de  dysfonctionnement du réseau Enedis.

Il convient néanmoins de s’assurer de la continuité d’exploitation des équipements de sécurité lors de la commutation d’une source d’énergie vers une autre.

D’autres solutions existent et l’une d’entre elles est étudiée et comparée à cette première solution .

Il convient d’avoir une vision globale de l’installation électrique et de son environnement.
