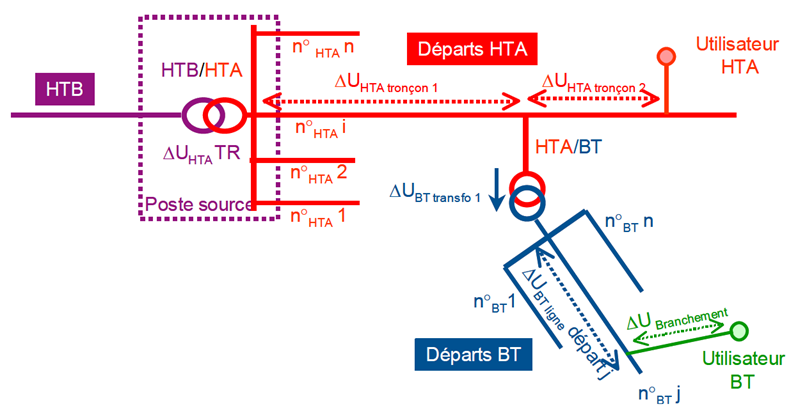

Évolution de la tension le long des réseaux:

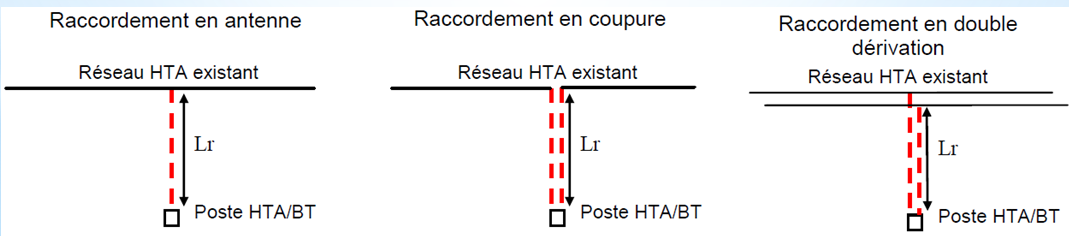

Différentes structures de réseau sont possibles, voici les plus courantes :

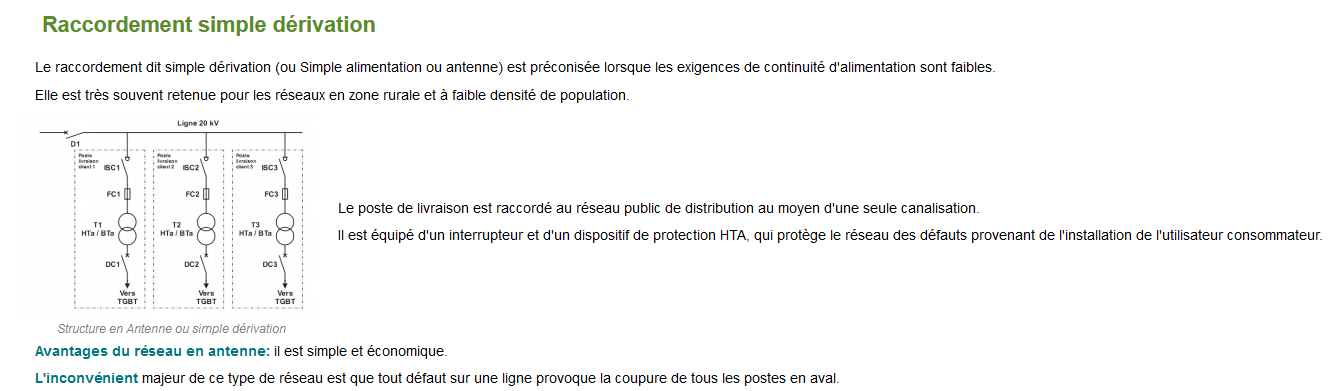

- Le raccordement en antenne (zones rurales et périurbaines) : le poste HTA/BT est raccordé au réseau HTA au moyen d'une seule canalisation:

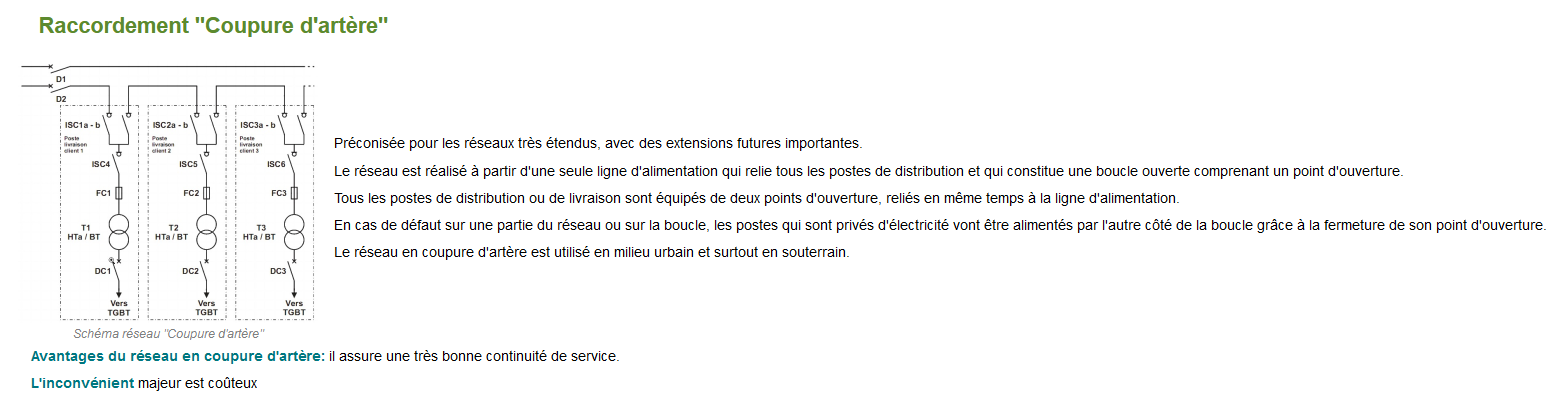

- Le raccordement en coupure d'artère (zones périurbaines et urbaines) : le poste de livraison est inséré en série sur un départ HTA:

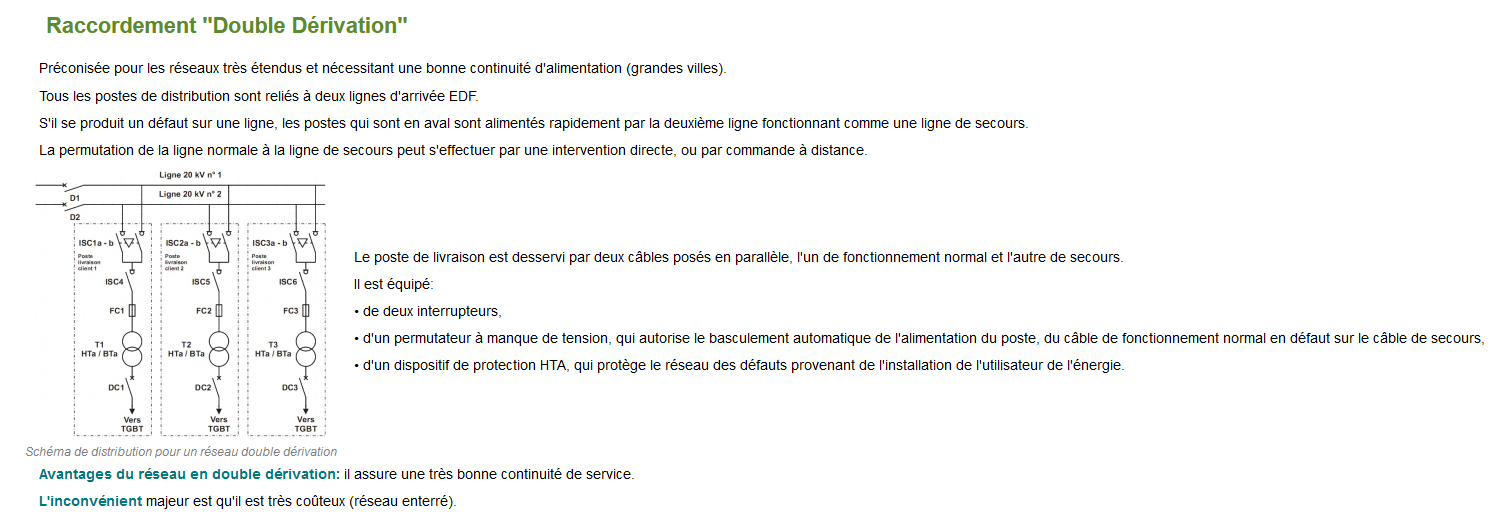

- Le raccordement en double dérivation (dans quelques grandes agglomérations) : le poste de livraison est desservi par deux câbles posés en parallèle, l'un de travail et l'autre de secours ; chacun de ces câbles est en dérivation sur l'artère qui l'alimente:

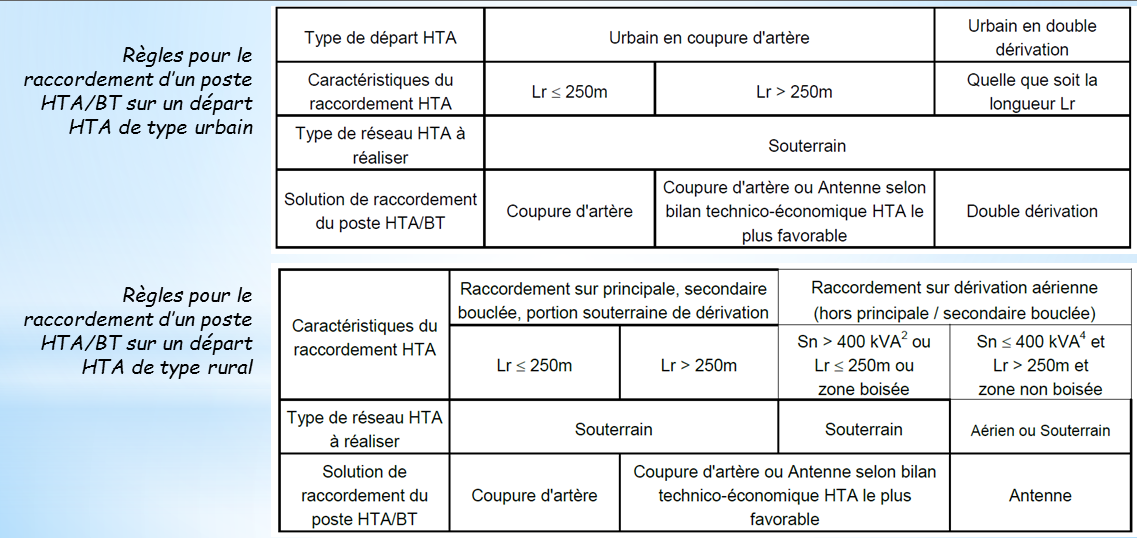

La détermination du type de raccordement de poste HTA/BT se fait en fonction de deux critères :


- Sn (puissance nominale du transformateur HTA/BT)

- Lr (longueur de raccordement au réseau HTA, techniquement et administrativement réalisable:
