ETUDE DU CODEUR INCREMENTAL DE L’AXE X DU SYSTEME TRANSGERBEUR


Ce codeur est de marque HOHNER AUTOMATION et a pour référence :


PB 1 6 5 6 3A / 168


Le diamètre du pignon est de 55 mm.

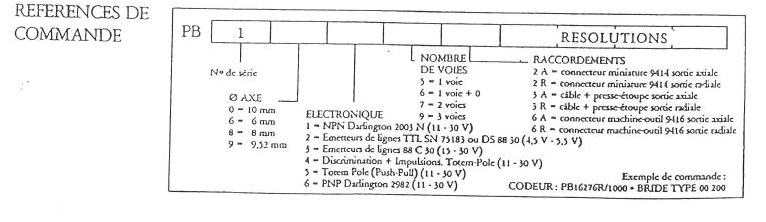

6.1. Rechercher à l'aide de la documentation Constructeur ci-dessous, les caractéristiques de ce codeur.





6.2. Définir la précision de positionnement obtenue avec ce codeur.


6.3. Pour une vitesse linéaire de l'axe X de 0,5 m/s, calculer la fréquence du signal « A » délivré par ce codeur.


6.4. La fréquence maximale d'une entrée TOR « Tout Ou Rien » de l'automate étant de 200 Hz, est ce que l'on peut raccorder ce codeur sur une entrée classique.


6.5. Pour un déplacement de l'axe X de 750 mm quel sera le nombre d'impulsions fournis par le codeur.
