Schématisation pneumatique

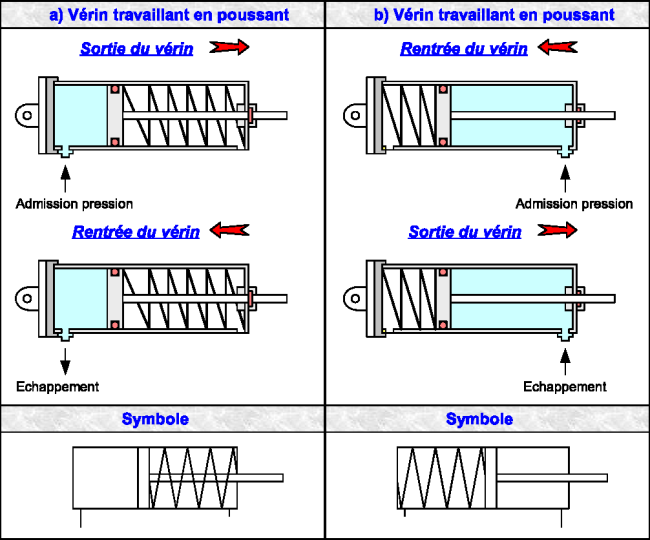

Vérin simple effet

Ce vérin ne peut développer un effort que dans un seul sens.

La course de rentrée s’effectue grâce à ressort incorporé entre le piston et le nez. Il ne possède de ce fait qu’une seule entrée d’air.

Sous l’action de l’air comprimé, la tige du vérin sort et comprime le ressort. La chambre avant se trouve à l’atmosphère. Le retour de la tige se fait en relâchant la pression. De ce fait, le ressort se détend et la tige revient en position repos.

Pendant le retour, l’orifice d’admission de l’air est mis à l’échappement.
