Schématisation pneumatique et hydraulique

Electrotechnique

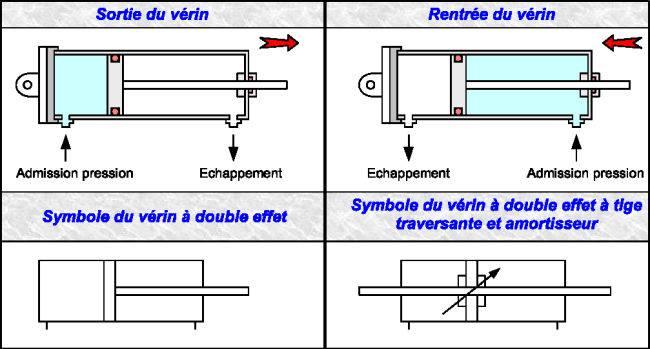

Vérin double effet


L’ensemble tige plus piston peut se déplacer dans les 2 sens.

L’effort en poussant (sortie de tige) est légèrement plus grand que l’effort en tirant (rentrée de tige) car la pression n’agit pas sur la partie de surface occupée par la tige.
