2. Influence de la résistance de la prise de terre utilisateur

2        Influence de la résistance de la prise de terre utilisateur

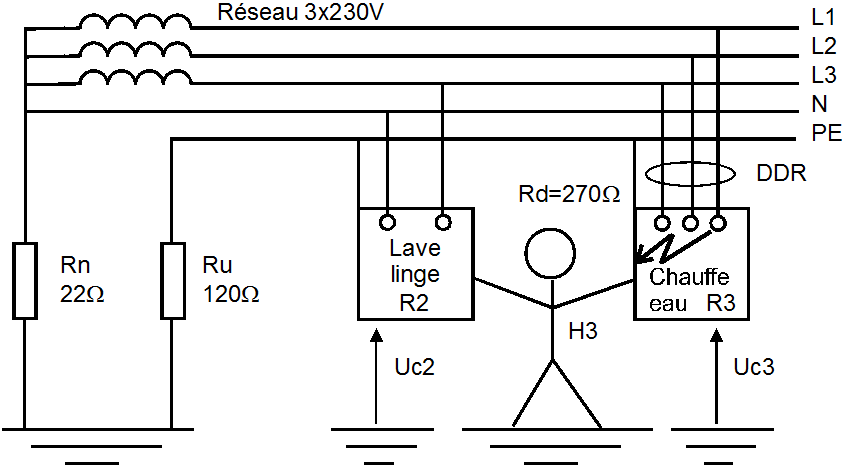

Soit le montage suivant :

Le récepteur R3 étant protégé par un DDR, il apparaît un défaut dans R3 (Rd=270Ω entre une phase et l’enveloppe du récepteur).

2.1 Tracer le schéma équivalent à cette situation entre phase et neutre.

2.2 Calculer le courant de fuite circulant à travers le défaut.

En déduire la tension Uc3 à laquelle sera soumis H3.

Y a-t-il danger si l’on se trouve dans un local sec (UL=50V) ?

2.3 Quel doit être la sensibilité maximum du DDR dans le cas où ce défaut apparaît dans un local sec sec (UL=50V) ?
Justifier vos réponses par le calcul.
