1 Mise à la terre

1 Mise à la terre

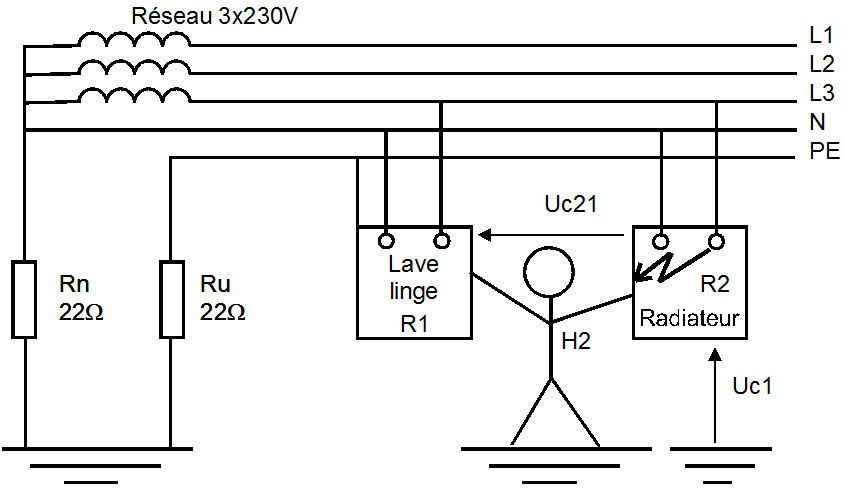

Soit le montage suivant :

1.1 Un défaut franc apparaissant dans le récepteur R2, non relié à la terre, déterminer les tensions Uc1 et Uc21.

Remarque : U tension entre phase = 230V.

Si le récepteur R2 se trouve dans une pièce d’habitation (UL= 50V), H2 est-il en danger ou non ?

1.2 Après avoir rétabli la liaison du récepteur R2 à la terre, effectuer les mêmes calculs que précédemment.

Y a-t-il danger ou non pour l’utilisateur ?

L’interconnexion des masses et leur mise à la terre est elle une condition suffisante pour assurer la protection des personnes ?
