Un enroulement ou un bobinage, traversé par un courant électrique génère un champ magnétique ayant des caractéristiques physiques similaires à celles du courant qui le traverse.

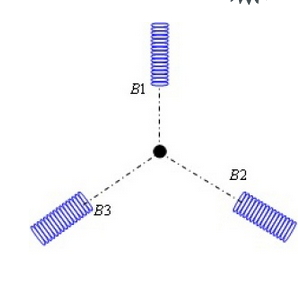

Imaginons maintenant trois enroulements identiques, espacés de 120° entre eux et qui sont alimentés chacun par une phase d'un réseau triphasé et équilibré. Chaque phase associée à un enroulement fait partie d'un ensemble triphasé de tensions qui "tourne" à 50 Hz. Ces trois phases ensemble créent alors un champ magnétique bipolaire ( 2 pôles, un nord et un sud) qui tourne aussi à 50 Hz.

  • En régime triphasé équilibré,  les tensions (simples ou composées) ont la même valeur. Au point "étoile" la somme des courants est toujours nulle.
  • En régime triphasé, la tension simple V1 (phase 1 et neutre), et la tension simple V2 sont décalées de 120°. Même remarque pour V2 avec V3 et v3 avec V1

Pour changer le sens de la rotation, il suffit de croiser deux phases.

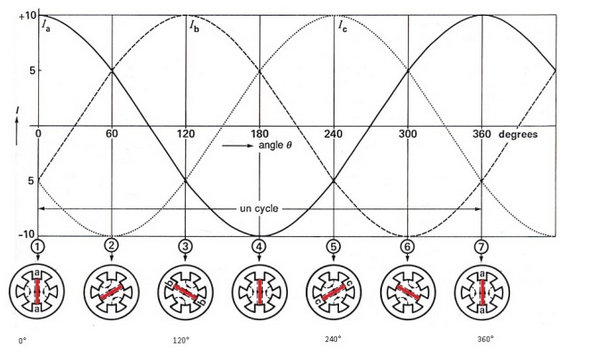

La figure ci-dessous montre la rotation du champ magnétique sur un cycle de tension. On constate que le champ effectue un tour complet en une période.


Cliquez sur l'image pour voir l'animation
