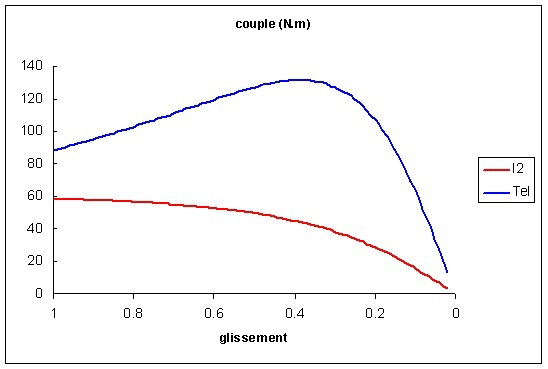

Le couple disponible est tracé en bleu et le courant en rouge. La partie droite de la courbe du couple considérée comme linéaire est la partie exploitable.

  • Dans la partie linéaire, le glissement est petit et varie peu donc la vitesse est quasiment constante et fixe.
  • Au démarrage le couple est élevé. Le courant très important entre 6 à 10 fois le courant à la vitesse nominale.


Avantages et inconvénients de ce moteur

  • Il offre un couple de démarrage élevé et une vitesse fixe. Il est robuste, ne nécessite pas ou presque d'entretien.
  • Sa vitesse est fixe. Il faut utiliser des variateurs ou des dispositifs mécaniques pour obtenir un changement de vitesse.
  • Le courant d'appel au démarrage est très important, cela crée des chutes de tensions dans les lignes. Au démarrage d'un moteur on considère que son courant est égal à 6 fois son courant nominal. La chute de tension lors des démarrages simultanés des moteurs ne doit pas dépasser 15% (NF-C-15 100).

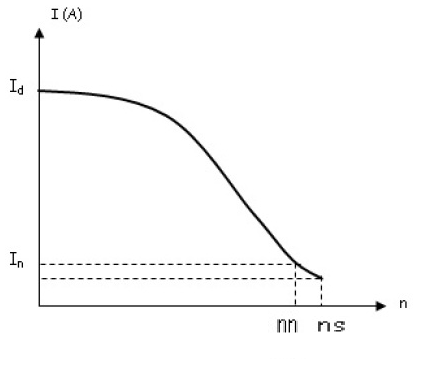

Caractéristique I =f (n)

C'est la caractéristique du courant absorbé par le moteur de la mise sous tension à la vitesse nominale.

ns : vitesse de synchronisme en tr.s-1

nn : vitesse nominale en tr.s-1

I0 : courant à vide en A ; I0 = 0,4In

In : courant nominal en A

Id : courant de démarrage ; Id = 7In

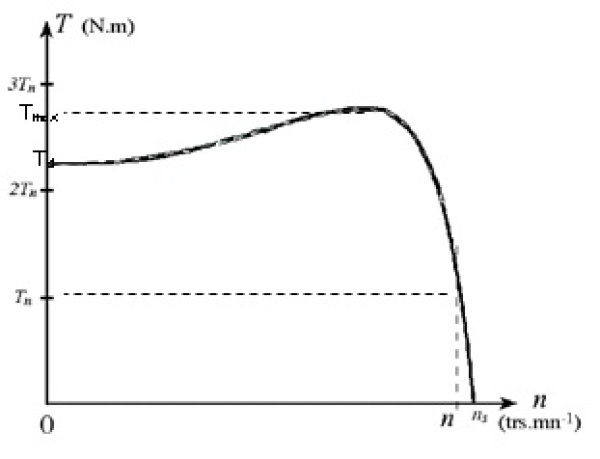

Caractéristique T = f (n)

Tn : couple nominal

Td : couple de démarrage ; Td = 2,1Tn

Tmax : couple maximum ; Tmax = 2,7Tn
