VI. Marquage et repérage

VI. Marquage et repérage

• Bornes d’appareils

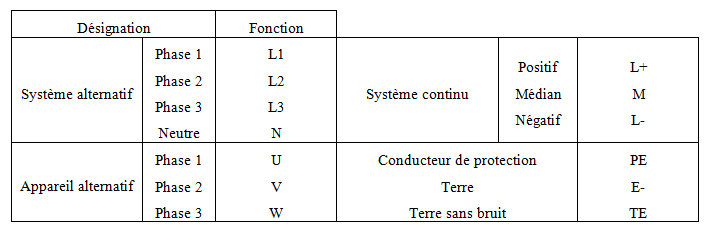

On utilise un marquage numérique ou alpha- numérique.

• Contacts

• Contact principaux:

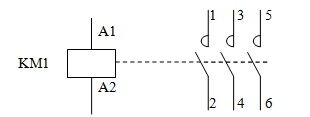

 Ils sont repérés par un chiffre de 1 à 6 pour le tripolaire et de 1 à 8 pour le tétrapolaire. Le chiffre est croissant de haut en bas et de gauche à droite.

• Contact auxiliaire:

Ils sont repérés par deux chiffres :

• chiffre des dizaines : rang du contact ( 1 pour le premier contact,….)

Remarque : pour le relais thermique le premier chiffre est 9.

• Chiffre des unités : nature du contact:

1 et 2 pour les contacts à ouverture

3 et 4 pour les contacts à fermeture

5 et 6 pour les contacts à ouverture, relais temporisé ou thermique

7 et 8 pour les contacts à fermeture, relais temporisé ou thermique

• La filerie

On trouve deux types de repérage :

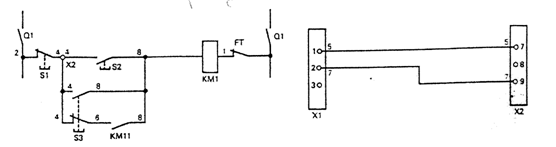

• Le repérage indépendant: tous les conducteurs reliés au même potentiel ont le même repérage.

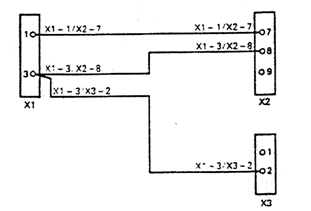

• Le repérage dépendant: on indique sur le fil soit la borne d’où il vient, soit celle où il va, soit les deux.
