IV.3. Appareils de connexion

IV.3. Appareils de connexion

1. Contacteur

Appareil mécanique de connexion, ayant une seule position de repos, commandé généralement par l’alimentation d’une bobine, il peut couper le courant de fonctionnement (on dit qu’il possède un pouvoir de coupure).

Présence de contacts auxiliaires se trouvant dans la partie commande dont l’état dépend de l’état des contacts principaux (partie puissance).

       - contact à fermeture : contact fermé quand les contacts principaux sont fermés (NO)

- contact à ouverture : contact fermé quand les contacts principaux sont ouverts (NF)

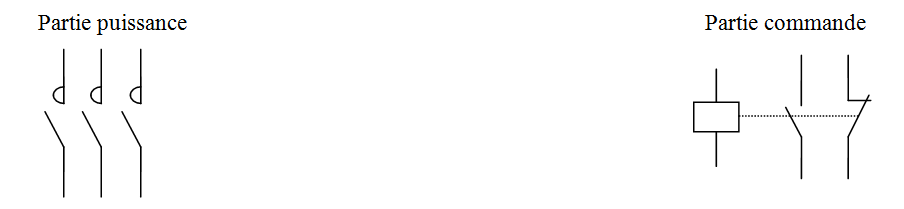

Symbole :

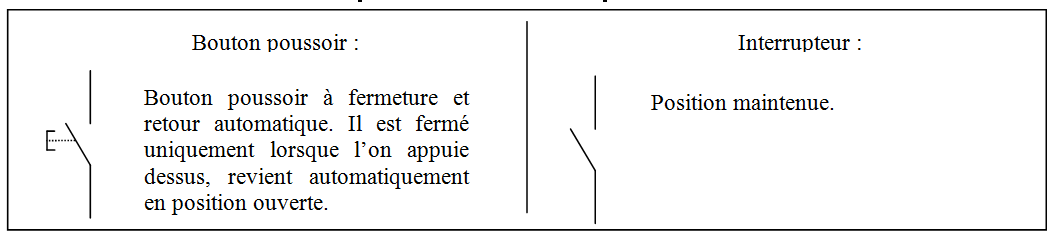

2. Bouton poussoir et interrupteur
