I. Les différents schémas électriques

Définition

Selon la norme NFC 03-151, un schéma électrique est une représentation symbolique et conventionnelle des installations électriques. Il représente les différentes liaisons entre les éléments d’une installation (moteur, protection…).

On rencontre principalement deux types de représentation : multifilaire et unifilaire.

I.1 Représentation multifilaire

Chaque conducteur, pôles, bornes et bornier sont représentés. Tout élément appartenant au circuit doit être représenté suivant la normalisation.

I.2 Représentation unifilaire

Les éléments appartenant à un même appareil sont représentés par un seul symbole.

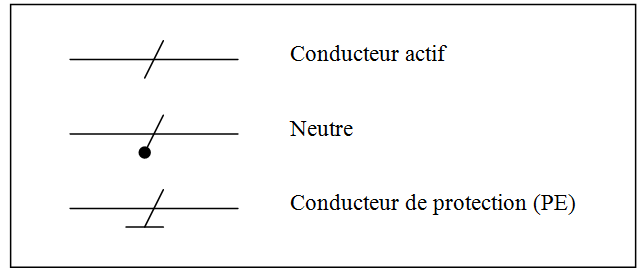

Les conducteurs parallèles sont représentés par un seul trait de la manière suivante :

Remarque: il faut préciser le nombre de conducteurs.

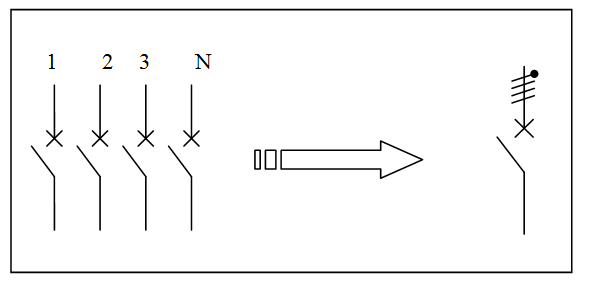

Exemple :

EXERCICE :

Établir sur le document réponse,  la représentation  unifilaire du schéma électrique ci-dessous:
