I) Sécurité des machines et des équipements de travail »

Pour améliorer la sécurité sur ce système, on vous demande une modification du circuit de commande du moteur

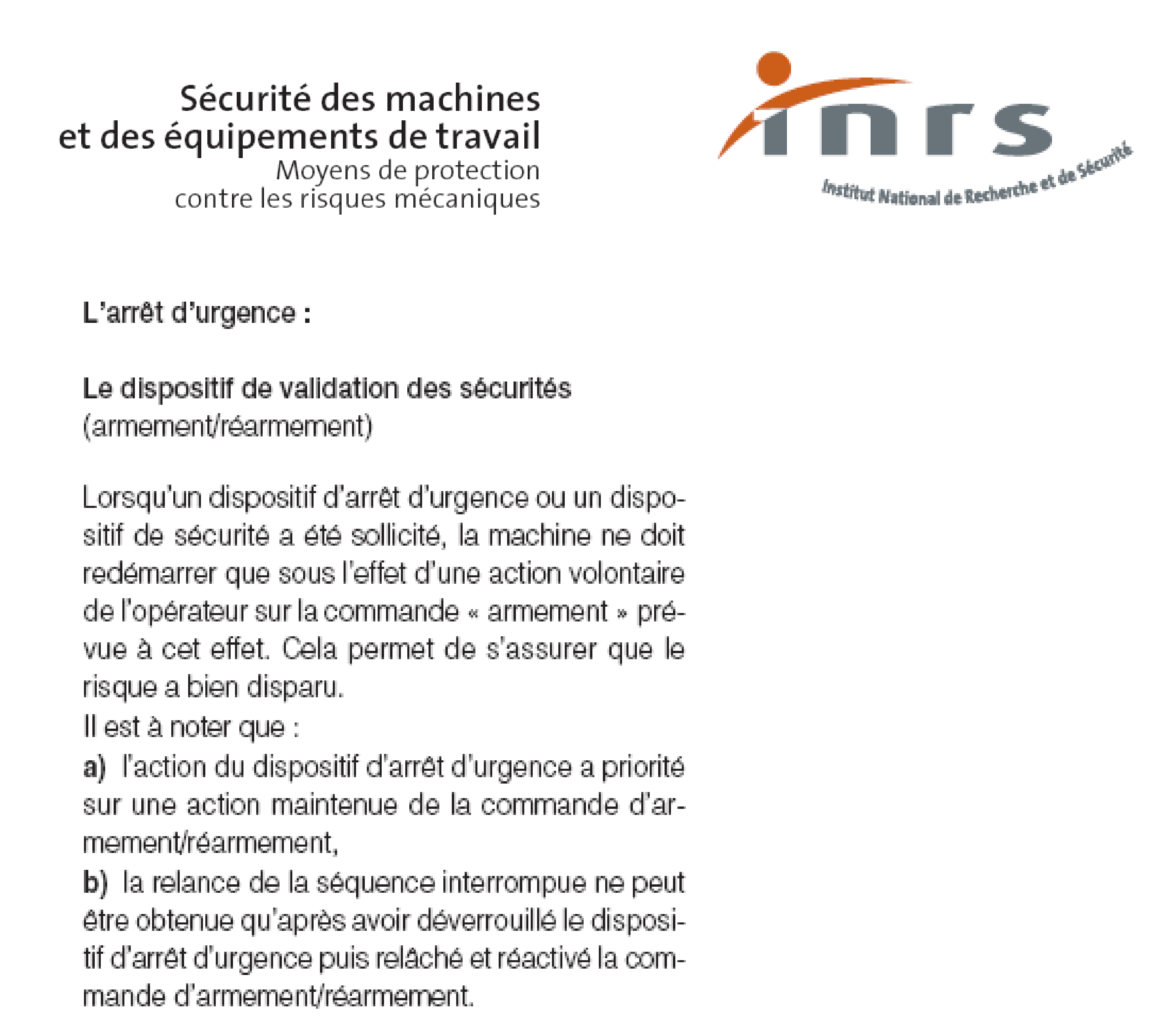

I) Un extrait de l’ouvrage « Sécurité des machines et des équipements de travail » publié par l’institut national de recherche et de sécurité précise :

Pour répondre à cette disposition, on souhaite ajouter  un arrêt d’urgence (S40) de type coup de poing à accrochage mécanique  sur le coffret de commande.
Par sureté, on réalisera une structure redondante de cet  arrêt d’urgence.
Cet arrêt d’urgence commandera un relais de surveillance, lequel devra être réarmé par un  bouton tournant à clé avec rappel (S50).
Un exemple de relais de surveillance est donné dans documents ressource.
Une signalisation (voyant H20) indiquera l’état du relais de surveillance.

1.1) Comment réaliser une structure redondante.

       1.2) Pour quelle raison utiliser une structure redondante ?

1.3) Complétez le schéma de commande du document réponse N°1 avec la modification demandée.
              Indiquer le repère des bornes de votre relais de surveillance.

1.4) Avez vous répondu à la préconisation énoncé en « a » du texte relatif au dispositif de validation des sécurités ? Pourquoi ?

       1.5) Avez vous répondu à la préconisation énoncé en « b » du texte relatif au dispositif de validation des sécurités ? Pourquoi ?
