Représentation schématique
Chaque position du distributeur est symbolisée par un carré.
|
|||
La symbolisation du raccordement des orifices s'effectue de la façon suivante. Remarque : Les canalisations aboutissent à la case représentant la position initiale.
|
|||
Une possibilité de passage du fluide est symbolisée par une flèche indiquant le sens de circulation. Un blocage du fluide est symbolisé par un "T".
|
|||

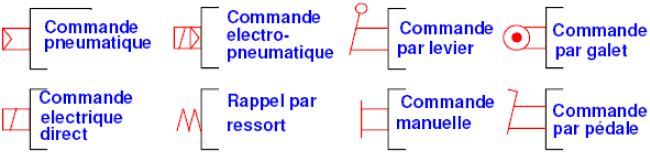

La représentation des différents types de commande, s'ajoute de chaque coté du symbole de base.
|
Distributeur MONOSTABLE |
Distributeur BISTABLE |
Si le distributeur possède un rappel par ressort on dit qu’il est MONOSTABLE. En présente du signal de pilotage, le tiroir bascule et reste dans sa position si le pilotage est maintenu. En l’absence de signal de pilotage le tiroir retrouve sa position repos sous l’action du ressort. |
Si le distributeur possède deux pilotages il est dit BISTABLE. En l’absence de signal de pilotage, le tiroir ne bouge pas et occupe la position qu’il avait précédemment. |
|
|
|
|
|
