Schématisation pneumatique et hydraulique

Electrotechnique


Activité 3


Question 7

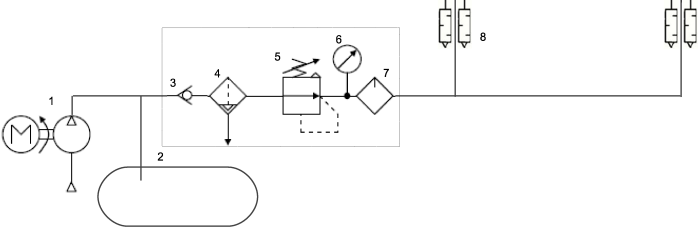

En vous aidant de la  liste des symboles pneumatiques, identifier les composants de la chaîne d'énergie pneumatique numérotés de 1 à 8 ci-dessous et donner leur rôle.

Pour voir l'image du système réel correspondant au schéma ci-contre cliquer ici.



Pour cela vous compléterez le document à télécharger ici.
