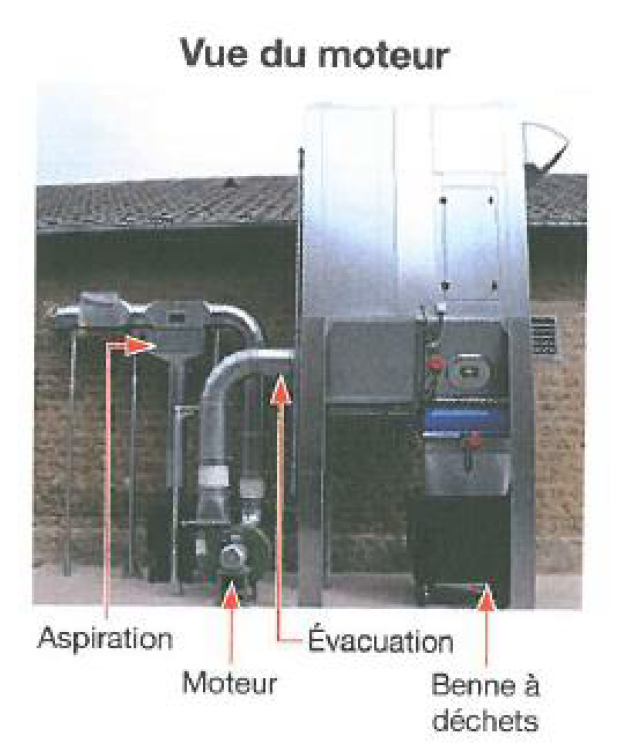

La  commune  de  Technicille  possède  un  système  d’aspiration  centralisée  des poussières dans  sa menuiserie.



Il  s’agit  d’un  aspirateur  à  copeaux  de  bois,  doté  d’un  ensemble  de  type  filtre  à  écluse avec déversement des déchets, par gravité, dans une benne journalière.




Le technicien électrique de la ville est amené à intervenir sur le moteur de ventilation.


En effet, celui-ci s’arrête régulièrement au bout d’un certain temps et oblige à attendre pour réarmer le dispositif de protection afin de redémarrer le système.



A l’aide des éléments du dossier technique, il vous est demandé de répondre aux questions suivantes :


1. Quel type de démarrage est utilisé pour alimenter le moteur ?


2. Pourquoi a-t-on choisi ce type de démarrage ?


3. Quel dispositif de protection peut-être à l’origine de l’arrêt du ventilateur ?


4. Donnez son identification sur le schéma électrique.


5. Contre quel type de perturbations protège cet appareil ?

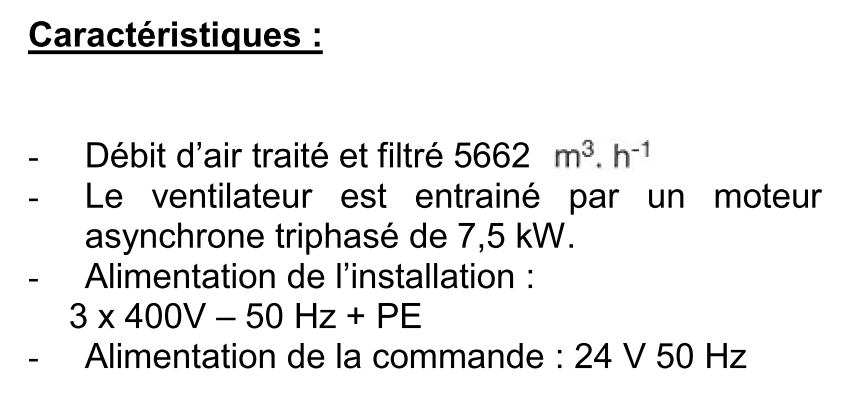

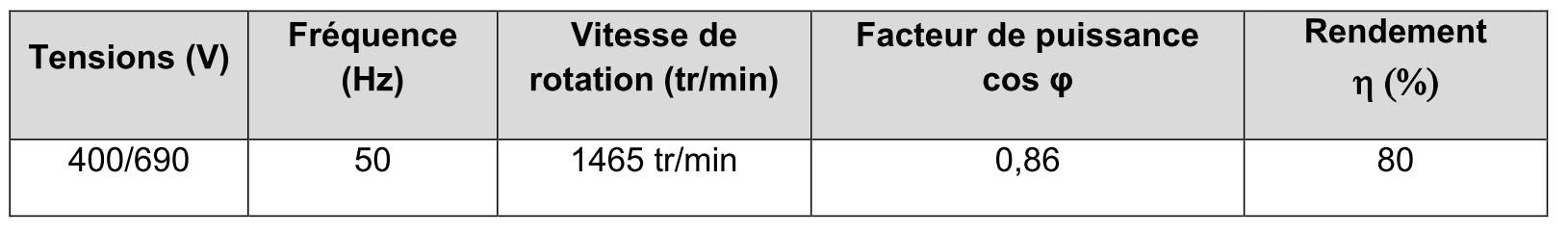

Le ventilateur est entrainé par un moteur asynchrone triphasé de 7,5 kW, on a relevé les indications suivantes sur la plaque signalétique:



6. Calculez la puissance absorbée par le moteur de ventilation.


7. En fonction des éléments ci-dessous, calculez le courant absorbé par le moteur.




En  vérifiant  le  réglage  du  dispositif  de protection, vous  remarquez  que  ce  dernier  est  réglé à 14A.


8. Au bout de combien de temps le dispositif de protection se déclenchera-t-il lors de la première mise

en service du ventilateur sachant que ce dernier démarre en 3 secondes ?


9. A quelle valeur du courant, le dispositif de protection  doit-il être réglé?


10. Quelle intervention faut-il faire pour que le ventilateur fonctionne correctement sachant que la référence de la protection est GV2 M16 ?


11. Quelle est la vitesse de synchronisme du moteur en tr/min ?


12. Calculez son nombre de pôles.


13. Complétez la plaque à bornes du moteur en repérant les différentes bornes et en dessinant les 3 enroulements.


14.  Si  le  moteur  était  en  démarrage  direct,  quel  serait  son  couplage ?  Rajoutez  sur  le  schéma précédent les barrettes de couplage.

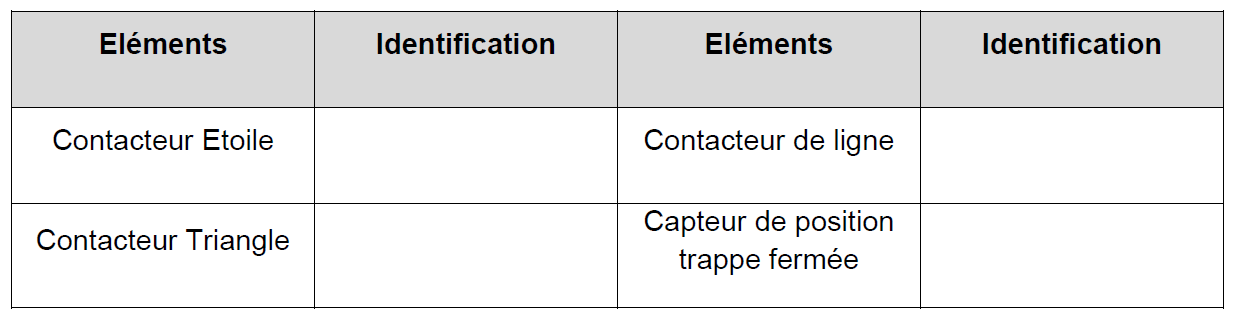

15. Identifiez sur le schéma en annexe DT1 les éléments suivants :

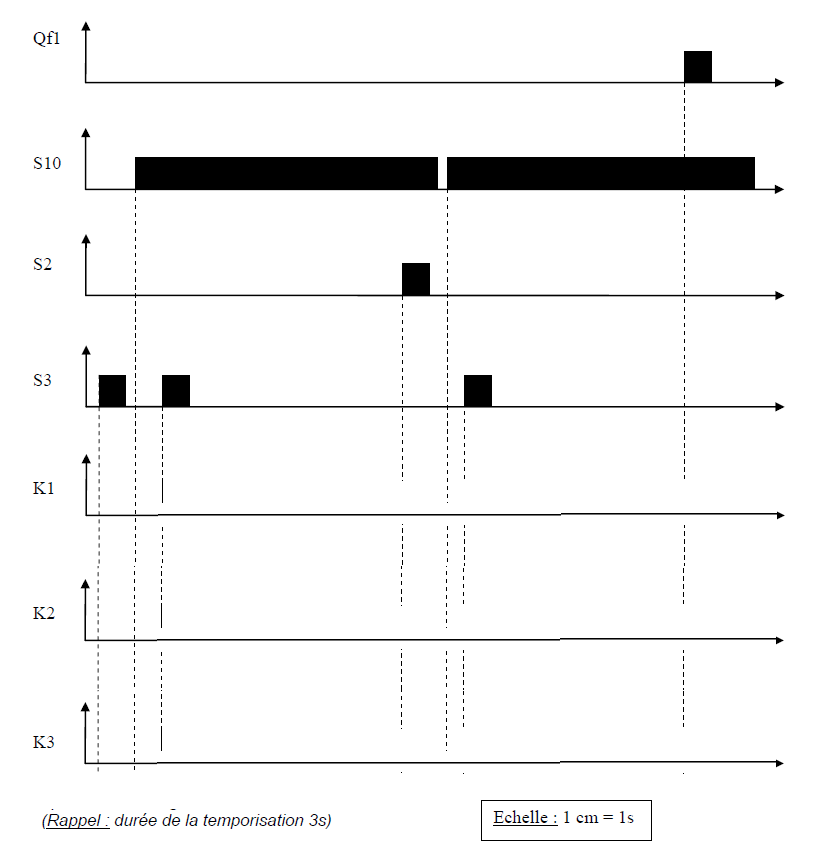

16. Complétez le chronogramme de fonctionnement du ventilateur.
