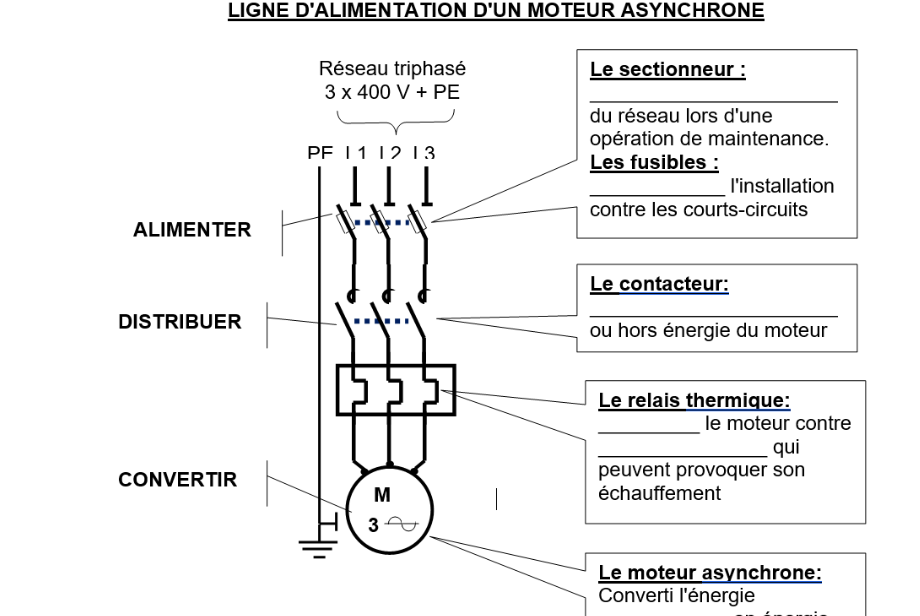

Compléter le document réponse sur la ligne d'alimentation d'un départ moteur asynchrone:



(cliquer sur les images suivantes pour voir différentes animations)

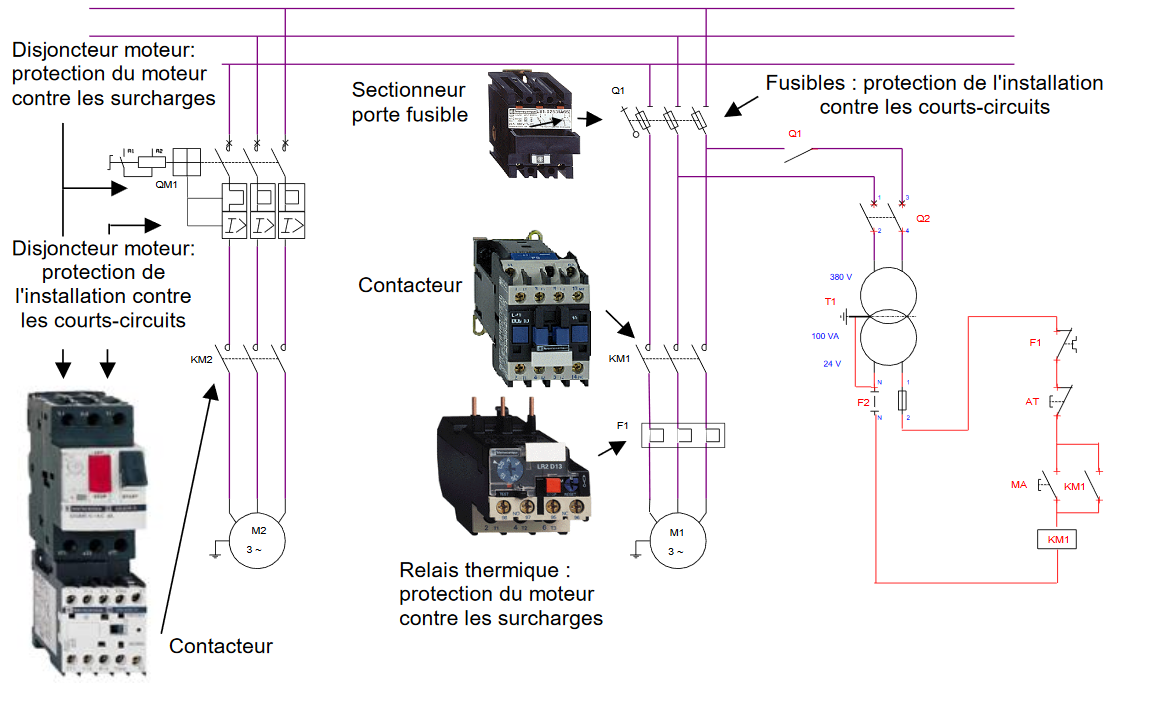

Ligne d'alimentation d'un moteur asynchrone triphasé

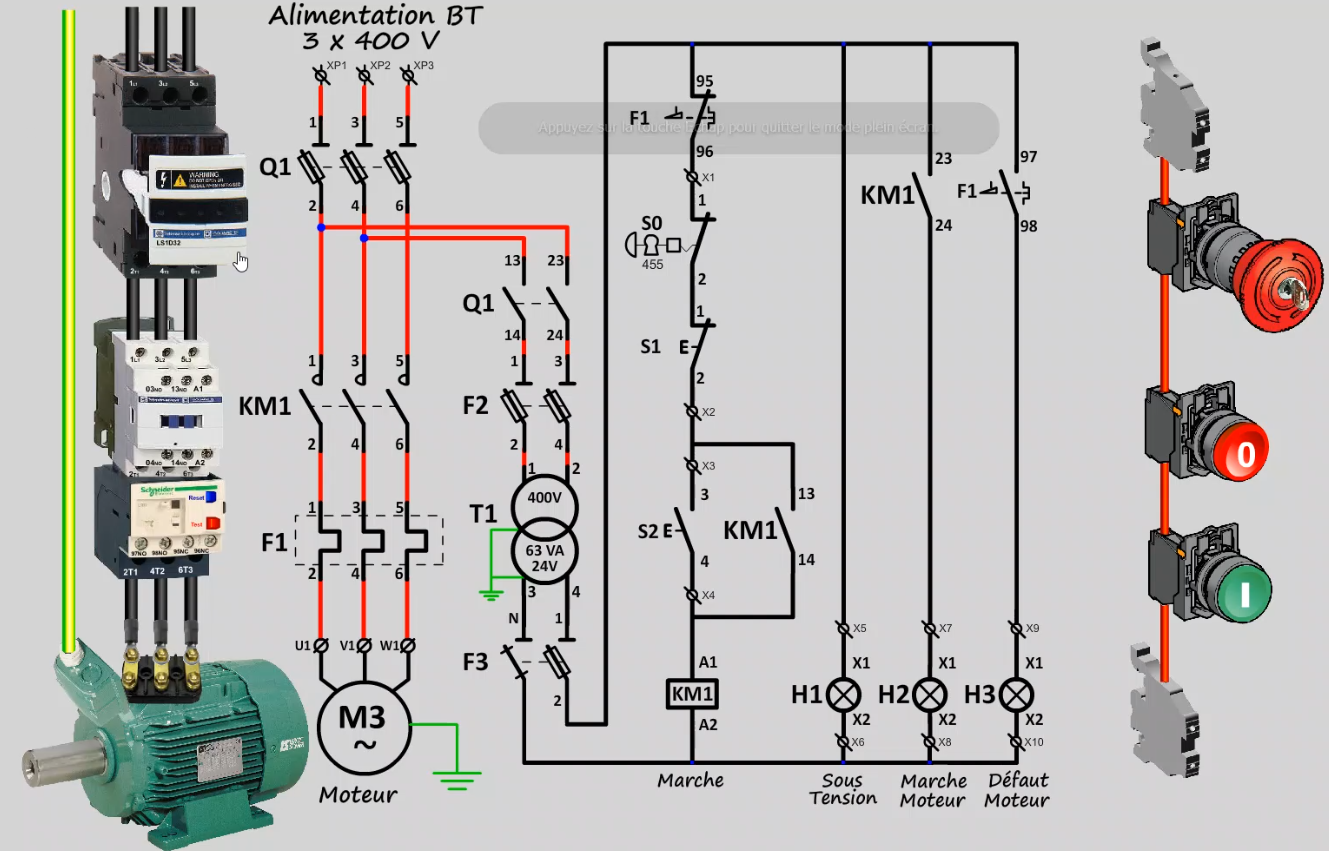

Animation  démarrage direct

Explications:

Le moteur démarre en direct avec le même sens de rotation.

Si les moteurs sont de faible puissance et si leur vitesse ne doit pas varier, on peut les démarrer directement.

Au démarrage, le courant d'appel "Id" au démarrage du moteur asynchrone peut être 6 fois plus important que "In" indiqué sur la fiche signalétique.

En cas de protection par fusibles, on utilise des fusibles de type "aM".

Les fusibles aM sont des fusibles dit “accompagnement moteur”, qui protègent les circuits contre les fortes surcharges ainsi que les courts-circuits.

Ils sont conçus pour résister à une surcharge de courte durée tel que le démarrage d'un moteur ou la mise sous tension d'un transformateur. Ils seront associés à un système de protection thermique contre les faibles surcharges. Les inscriptions sont écrites en vert.

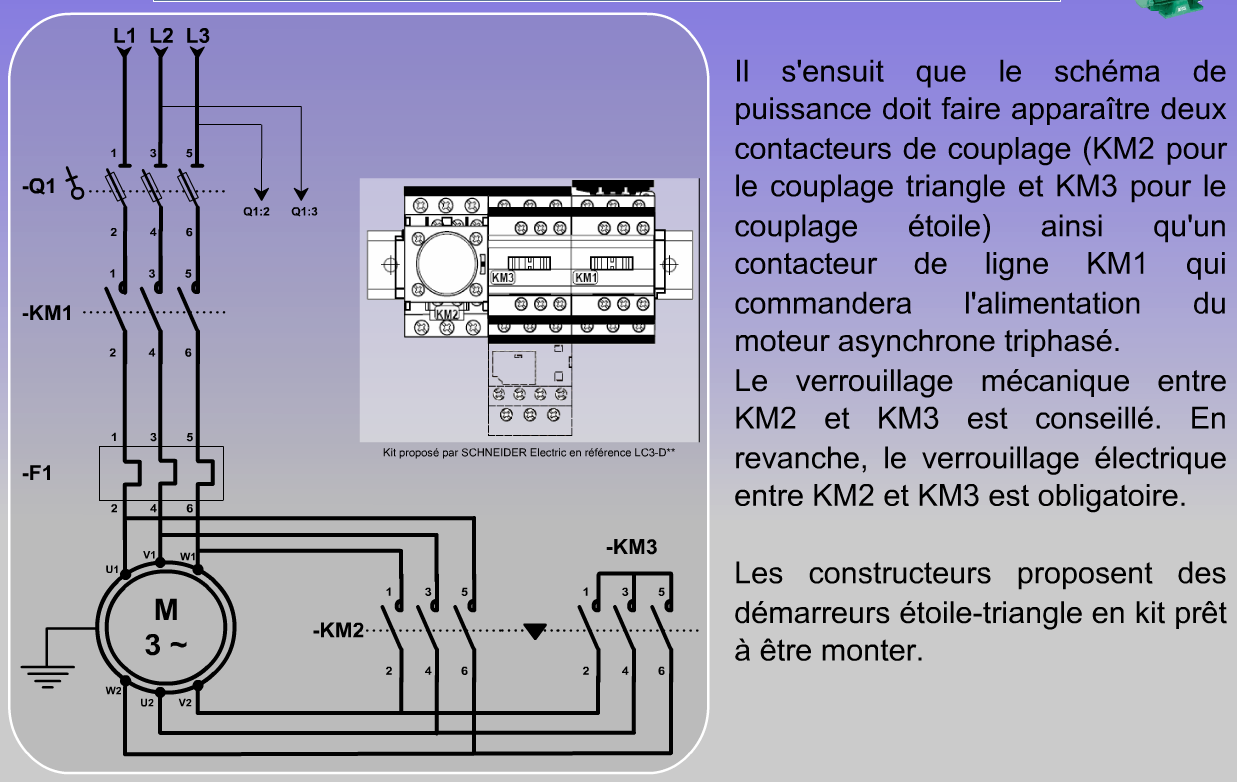

Circuit de puissance du démarrage étoile triangle un sens de rotation


Explications:

Ce montage permet de limiter par 3 le courant d'appel au démarrage. Dans ce cas, le couple au démarrage est lui aussi divisé par 3, ceci peut poser quelques problèmes si le couple résistant de la charge est trop grand.

Au démarrage, chaque enroulement est sous alimenté en tension. Quelques instants plus tard, (temporisation), il est automatiquement couplé en triangle et développe alors sa pleine puissance.

Il est impératif que le moteur soit prévu pour fonctionner en triangle sur le réseau pour exploiter cette technique.
