Rôle d'un transformateur

Le transformateur permet d'adapter, selon les besoins, une tension alternative sinusoïdale en l'élevant ou en l'abaissant sans en modifier la fréquence.

Dans le cas d'un coffret industriel, le transformateur d'équipement permet d’adapter la tension du réseau (généralement BT>50 V) en une tension de sécurité TBT (Trés Basse Tension <50V) pour protéger l'opérateur lors de l'utilisation des différentes organes de commande et de signalisation.



Protection des lignes d'alimentation (primaire du transformateur).

Le transformateur est un appareil qui ne peut générer des surcharges.

Sa ligne d'alimentation nécessite une protection contre les courts-circuits uniquement.

A la mise sous tension d'un transformateur, il se produit un courant d'appel très important (de l'ordre de 25 ln) pendant 10 ms environ.

La protection de la ligne doit tenir compte de ces 2 facteurs.

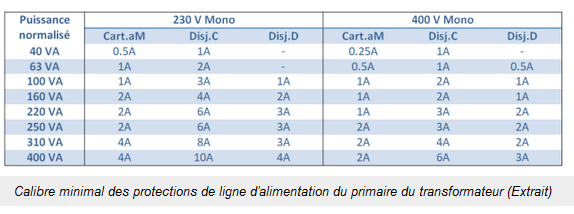

3 possibilités :

  • Cartouches aM,
  • Disjoncteurs type D (valeur moyenne du magnétique de 12 In avec une plage de réglage normalisée entre 10 et 14 In),
  • Disjoncteurs type C (valeur moyenne du magnétique de 7 In avec une plage de réglage normalisée entre 5 et 10 In)

Ligne d'utilisation (secondaire du transformateur)

Cette ligne doit être protégée contre les surcharges (vérifier que le calibre de la protection choisie est ≤ au courant secondaire du transformateur), et vérifié qu'un court-circuit au point le plus éloigné de la ligne assurera le déclenchement du dispositif de protection contre les courts-circuits en moins de 5 secondes (NF C 15-100, paragraphe 434).

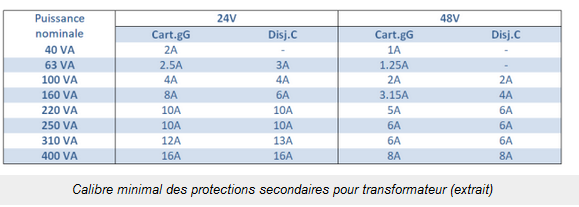

  • 2 possibilités : cartouches gG ou disjoncteur type C (magnétique réglé à 7 ln moyen)

Choix des protections pour un transformateur 400V/48V 220VA

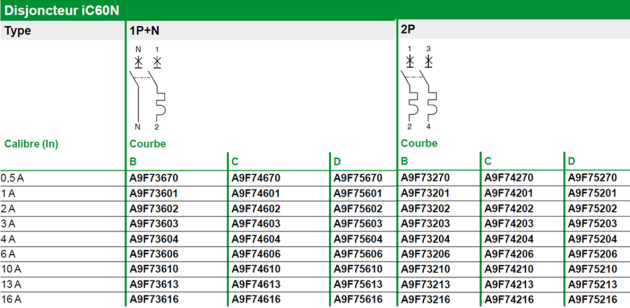

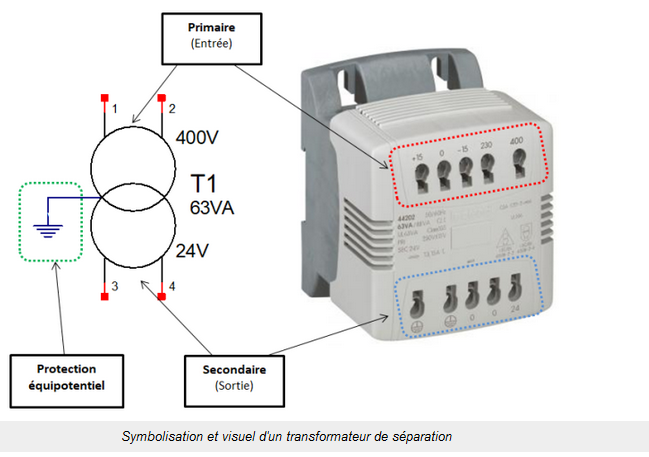

.                                     Extrait catalogue disjoncteur modulaire               Schémas de raccordement du transformateur



Matériel nécessaire :

  • Protection de la ligne primaire :
  • Protection de la ligne du secondaire :
