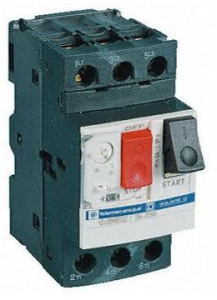

Un disjoncteur moteur est un organe de protection dont la fonction est d'interrompre le courant électrique en cas de surcharge ou de court-circuit, c'est un dispositif magnétothermique.

Protection thermique :

Chaque phase du moteur est protégée par un bilame (déclencheur thermique) qui en cas de surintensité prolongée chauffe par effet Joule et déclenche un mécanisme qui ouvre les contacts.Le seuil de déclenchement est réglable directement sur le disjoncteur moteur.

Protection magnétique:

Un déclencheur équipé d'un électroaimant protège chaque phase qui en cas de court-circuit coupe le courant électrique.

Ce déclencheur est basé sur la création d'un champ magnétique instantané (0,1sec) qui actionne une partie mobile et commande l'ouverture des contacts.

La partie magnétique du disjoncteur moteur n'est pas réglable ce sont les courbes de déclenchement qui définissent le seuil de déclenchement qui s'exprime en nombre de fois l'intensité nominale (3 à 15 In).


Symbole disjoncteur magnétothermique
