L'utilisation  la  plus  visible  d'Internet  est  la  consultation  de  pages  web.  Nous  allons  voir  les  processus  de  base

impliqués dans la communication entre un navigateur web installé sur une machine et un serveur web.



En repartant du travail précédent :

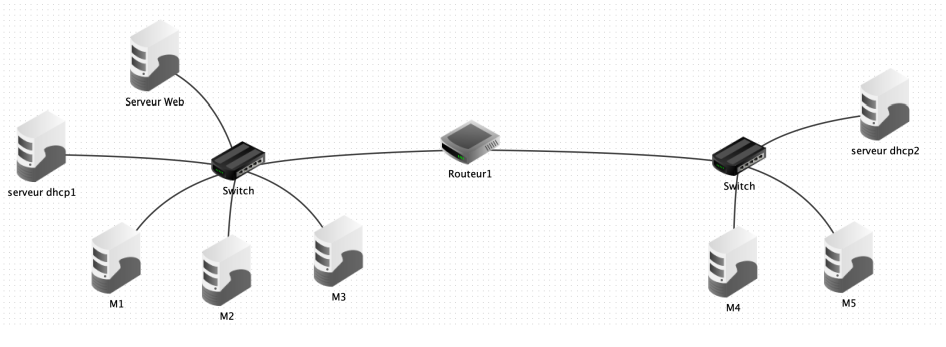

Ajouter une machine nommée "Serveur Web" dans le 1 er  sous-réseau et configurer-la.

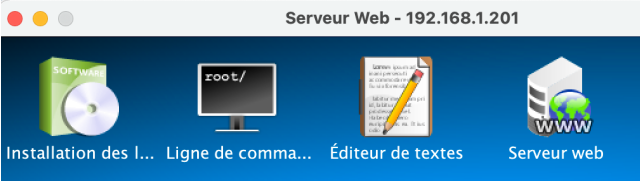

En mode simulation, sur cette machine, installer un éditeur de texte et un serveur web.



Lancer l'application Server web et démarrer le serveur web (virtuel) en cliquant sur le bouton Démarrer.

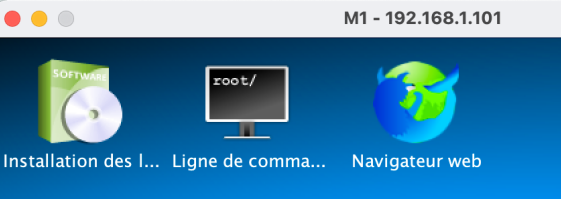

Ajouter un navigateur à l'une des machines du réseau (M1 par exemple) afin de consulter des pages web.

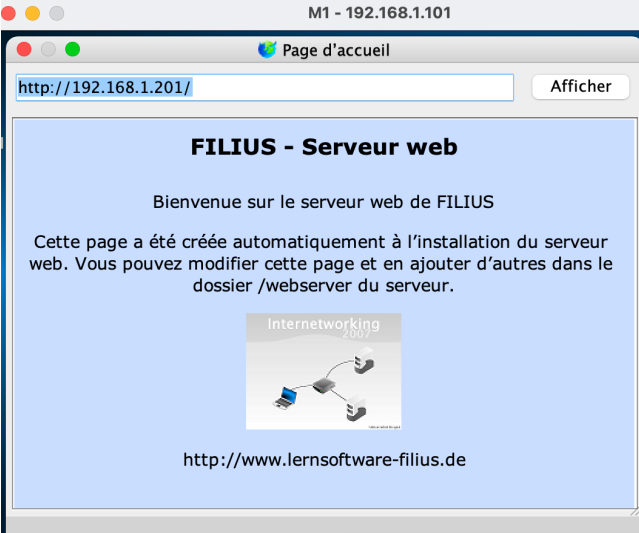

Lancer  Navigateur  web  et  saisir  l'adresse  IP  du  serveur  web  (192.168.1.201  dans  mon  cas).  Vous  pouvez

observer le trafic sur le réseau et une page d'accueil qui s'ouvre :


Une connexion à un serveur web a bien été réalisée mais ce n'est pas ce qu'on fait habituellement pour naviguer sur

le Web puisqu'on utilise normalement des URL (Uniform Resource Locator) et non des adresses IP.



La résolution entre l'URL et l'adresse IP correspondante est effectuée par un serveur de noms de domaine,

ce service dénommé DNS (Domain Name System) permet de traduire les adresses IP (exemple "128.93.162.163")

en  adresse  symbolique  (exemple  "nsi.renoir.free.fr")  et  réciproquement.  Nous  allons  maintenant  le  créer  et  le

configurer.

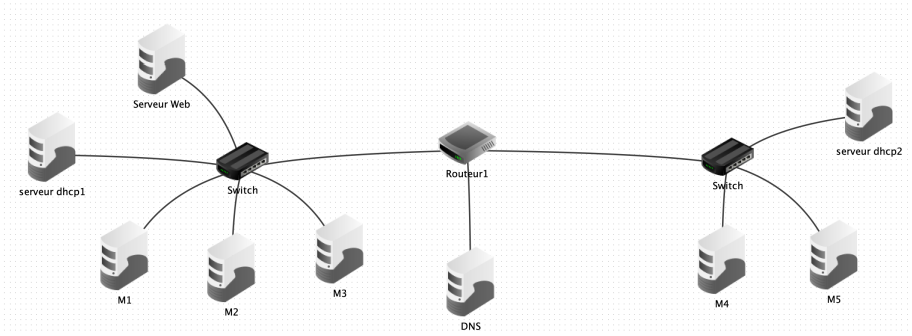

Ajouter  un  nouvel  ordinateur  qui  va  servir  de  serveur  DNS  avec  l'adresse  IP  192.168.3.1  et  la  passerelle

192.168.3.254.


Changer le nombre d'interfaces du routeur pour le passer à trois (Gérer les connexions, "+" en bas d'Interfaces

locales)



Configurer la passerelle du serveur DNS (serveur lui-même et routeur) pour qu'il puisse communiquer avec les

autres réseaux.



Pour permettre à tous les ordinateurs d'utiliser les services du serveur DNS, nous devons ajouter l'adresse IP du

serveur DNS à la configuration de chaque ordinateur (ou plus simple à chaque serveur DHCP).



Passer  en mode  simulation  et  ajouter un Serveur DNS  à la  machine  DNS.  Il  faut maintenant  paramétrer  et

démarrer ce serveur DNS.

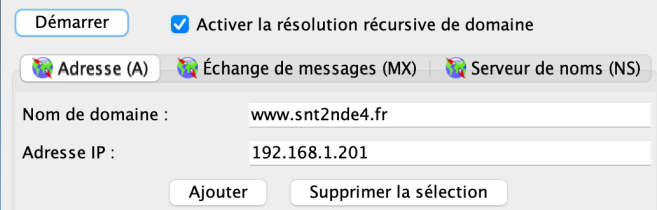

Choisir un nom de domaine (par exemple www.snt2nde8.fr) et indiquer l'adresse IP du serveur web (192.168.1.201

dans mon cas).

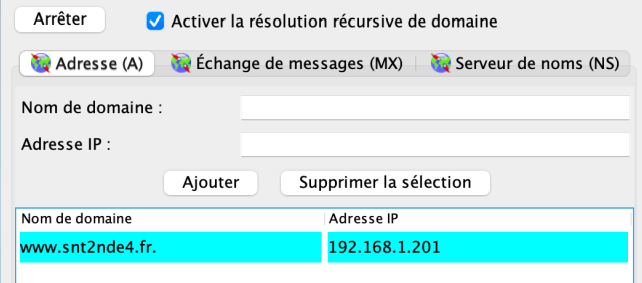

Démarrer le serveur.

Installer un serveur web sur une machine de chaque sous-réseau et vérifier que vous pouvez accéder à la page web

dont l'url est http://www.snt2nde8.fr



Remarque : Vous pouvez changer la page web affichée par défaut et la remplacer par votre propre page html.

Pour cela :

•  Lancer l'éditeur de texte installé sur le serveur Web

•  Ouvrir la page d'accueil du site qui se nomme index.html et qui se trouve dans le répertoire racine / webserver

•  Modifier les informations souhaitées.
