3. Un internet : deux réseaux de 3 machines.

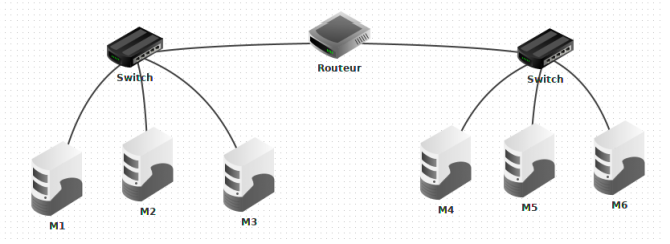

Nous allons maintenant construire 2 réseaux de 3 machines.

Le réseau des machines M1, M2, M3 a pour adresse 192.168.1.0. Compléter les IP de chaque machine de ce réseau.

Le réseau des machines M4, M5, M6 a pour adresse 192.168.2.0. Compléter les IP de chaque machine de ce réseau.

Pour relier les 2 réseaux, il faut ajouter un routeur (avec au moins 2 interfaces réseaux puisqu'il y a 2 réseaux).

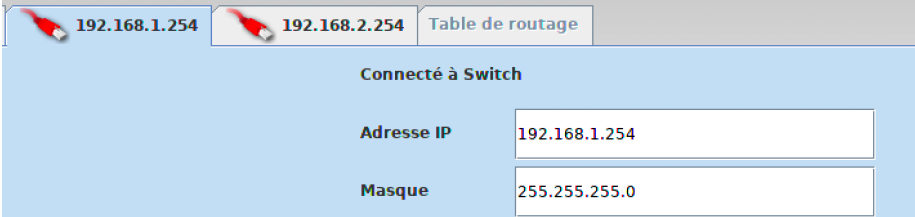

Il faut maintenant paramétrer 2 adresses pour le routeur puisqu'une adresse doit correspondre au premier

réseau et l'autre au 2ème réseau.

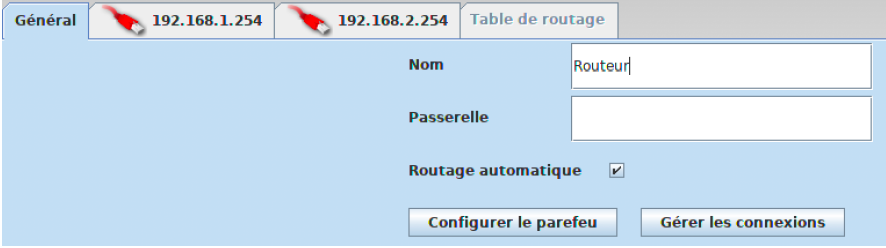

Dans l'onglet Général, cocher Routage automatique pour que le routeur gère automatiquement les tables de

routage.

Il faut maintenant ajouter l'adresse IP du routeur dans le champ Passerelle (Gateway en anglais) de chaque

machine de chaque réseau.

Quand un ordinateur tente de communiquer avec un autre périphérique via le protocole TCP/IP, il effectue une

comparaison entre le masque sous-réseau et l'adresse IP de destination d'une part et le masque sous-réseau et sa

propre adresse IP d'autre part ; le résultat de cette comparaison indique à l'ordinateur si la machine de destination

appartient au même réseau ou pas.

Si le résultat de ce test détermine qu'il s'agit d'une machine du réseau local alors l'ordinateur envoie le paquet

sur le sous-réseau local en transitant par le switch.

Si le résultat indique qu'il s'agit d'une machine qui n'est pas dans le même réseau alors l'ordinateur transmet

le paquet à la passerelle (le routeur) définie dans ses propriétés TCP/IP.

Le routeur est alors chargé de transmettre le paquet au sous-réseau correct à l'aide des tables de routage.

Une fois que tout est bien complété, passez en mode simulation.

• Installer une console sur les machines M1, M3 et M5.

• Depuis M1, faites un ping sur M3, puis sur M5.

• Depuis M5 faites un ping sur M4 puis sur M1.

Si tout a bien été configuré, vous devez constater que les machines des 2 réseaux peuvent communiquer entre-elles

aussi bien dans le réseau local qu'entre les 2 réseaux. Vous avez correctement configuré un internet !

Utiliser la commande traceroute pour obtenir le chemin parcouru pour arriver jusqu’à une machine (définie par son

IP ou son url).

On constate que pour aller de la machine M1 à la machine M5, il a fallu passer par le routeur identifié (pour M1)

par 192.168.1.254.

Pour finir, essayez les 3 commandes utilisées précédement sur votre propre ordinateur (donc avec un vrai

réseau).

Pour cela :

• ouvrir une console (powershell au lycée)

• taper les commandes dans sa console. Pour ping et traceroute, vous pouvez les tester avec différentes IP

(comme 194.199.224.42 ou 216.58.204.99, par exemple).

Il est possible que parfois traceroute ou ping n'aboutissent pas alors qu'une url ou une ip sont valides, dans ce cas

c'est qu'un administrateur du réseau a bloqué la possibilité de faire un ping sur les machines du réseau.
