1. Un réseau (très simple) avec 2 machines et un switch.

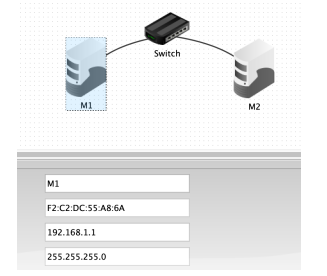

Créer 2 ordinateurs (portable ou de bureau, peu importe) nommés M1 et M2, un Switch et relier le tout par un câble.

Faire un double-clic sur chaque poste pour le renommer et paramétrer son adresse IP.

Pour M1, donner l'adresse IP 192.168.1.1 et pour M2 l'adresse IP 192.168.1.2

Laisser le masque sous-réseau à 255.255.255.0.

Passer en mode simulation (cliquer sur le triangle vert) pour vérifier que les 2 machines peuvent communiquer.

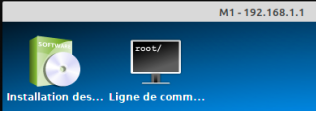

Cliquer sur M1 : une nouvelle fenêtre s'ouvre avec une icône qui permet d'installer des logiciels dans les machines :

Installer alors "ligne de commande" (le 1 er choix) en double-cliquant puis en cliquant sur "Appliquer les

modifications". On a alors accès à une console pour la machine M1 :

Lancer cette console, vous pouvez voir afficher les différentes commandes acceptées par cette console.

On va maintenant voir quelques commandes réseau (à connaître).

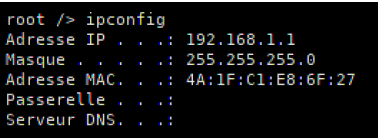

ipconfig : elle permet de connaître l'adresse IP de la machine.

Remarque : Filius utilise la syntaxe Windows qui n'est pas la même que la syntaxe MacOs/Linux, sous Linux et

MacOs, il faut la remplacer par ifconfig (ou aussi "ip addr show" sous Linux).

Vous pouvez constater que c'est bien l'IP que vous avez choisie qui est affichée.

On constate qu'aucun paquet n'a été perdu, la connexion fonctionne bien.

Remarques :

• Si vous regardez bien vous devez voir un changement de couleur du câble réseau lors des échanges de

paquets.

• On peut aussi faire un clic-droit sur les machines et "afficher les échanges de données" pour vérifier que les

échanges de paquets ont bien eu lieu.
