Reprenez le montage de l'exercice 2 en ne conservant que le vérin 2C et le distributeur 2D.

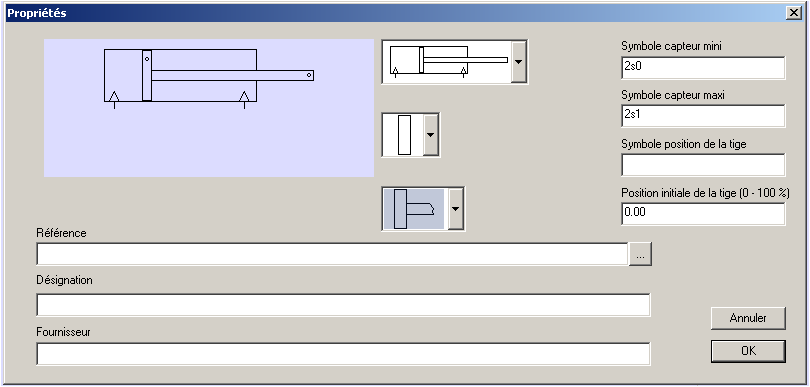

Dans les propriétés du vérin 2C, vous préciserez les symboles de capteur mini et maxi.



Ces informations vont permettre au simulateur de connaitre la position du piston du vérin et donc de la tige (2s0 quand la tige est rentrée et 2s1 quand elle est sortie).

Proposez et simulez un cablage électrique permettant d'allumer un voyant vert quand le vérin est rentré et rouge quand il est sorti. Faites un copié/collé du schéma pour votre compte rendu.
