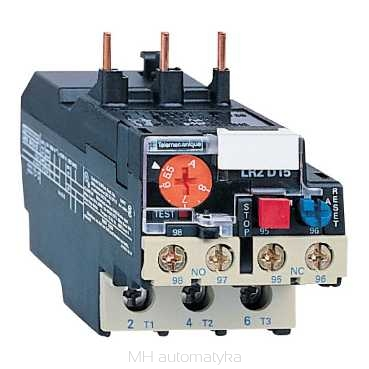

Le relais thermique est un appareil qui protège le récepteur placé en aval contre les surcharges et les coupures de phase. Pour cela, il surveille en permanence le courant dans le récepteur.


En cas de surcharge, le relais thermique n' agit pas directement sur le circuit de puissance. Un contact du relais thermique ouvre le circuit de commande d' un contacteur est le contacteur qui coupe le courant dans le récepteur.

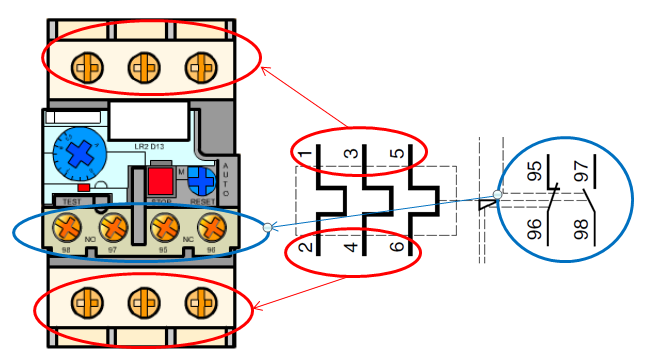

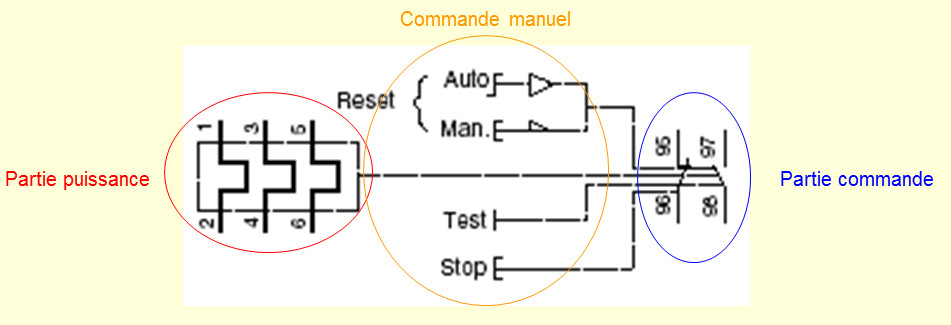

Le relais thermique utilisé dans la puissance (entourer en rouge) et dans la commande (entourer en bleu)
