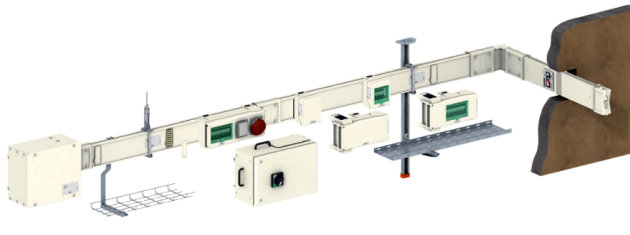

Dans notre exemple, le convoyeur est alimenté à partir d'un canalis distribuant le réseau électrique triphasé 230 V/400 V 50 Hz.


On désigne un réseau triphasé:

  • par les tensions simples et composées: réseau 230 V/400 V. (Tension simple V= 230V et tension composée U= 400V)

ou

  • par le nombre de phases et la tension composée: réseau 3 x 400 V. (3 phases avec une tension de 400V entre elles)

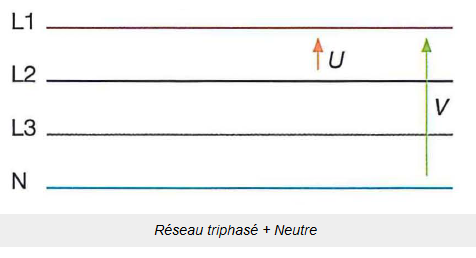

  • Les tensions présentes entre une phase et le neutre s'appellent les tensions simples et repérées par la lettre (V).
  • Les tensions présentes entre phases s'appellent les tensions composées et repérées par la lettre (U) avec U= V x √3
