Le couplage des enroulements statorique permet de faire fonctionner les moteurs asynchrones sous deux tensions.

Ce couplage est fonction de la tension du réseau et de la tension que peuvent supporter les enroulements.

Il est réalisé par une connexion, à l'aide de barrettes, sur la plaque à bornes.


Détermination du couplage du moteur

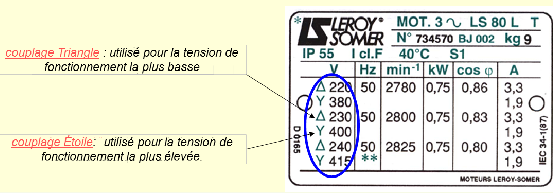

  • Repérer la plaque signalétique sur laquelle le constructeur à indiqué les caractéristiques du moteur.
  • Localiser sur la plaque signalétique la tension réseau sur lequel sera raccordé le moteur
  • Extraire les indications se reportant au tension admissible par le moteur asynchrone ainsi que les couplages possibles.


Cliquez sur l'image pour la lectture de la plaque à bornes:

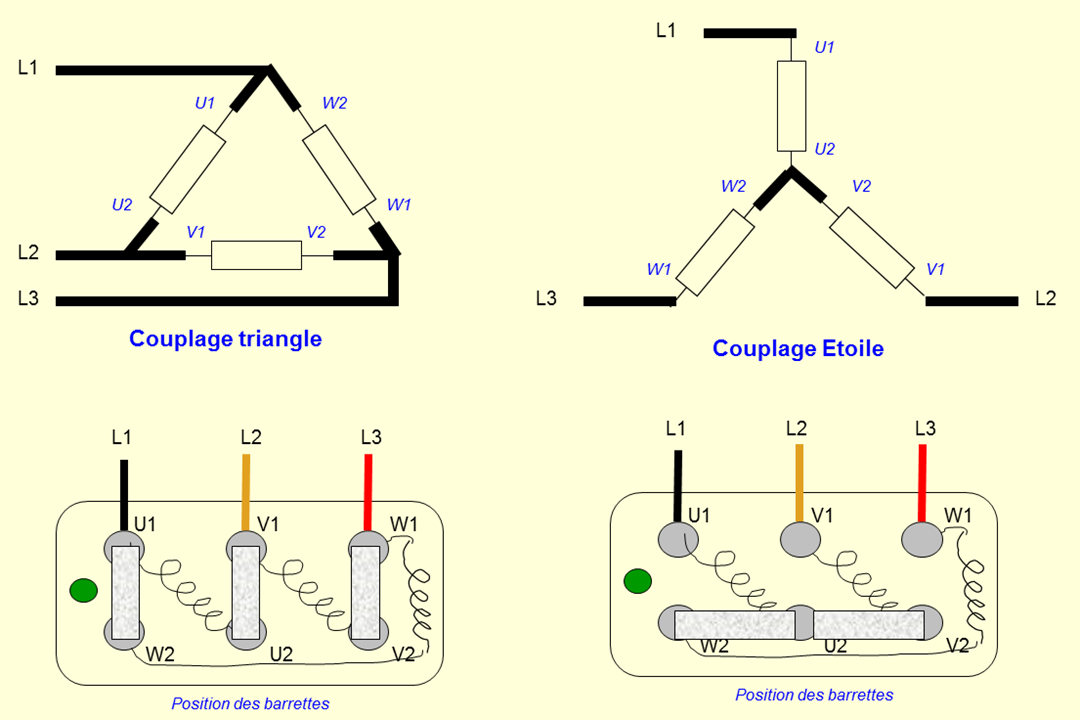

Le couplage Triangle est utilisé pour la tension de fonctionnement la plus basse

Le couplage Étoile est utilisé pour la tension de fonctionnement la plus élevée
